Toshiba Electronic Devices & Storage Corporation (“Toshiba”) ได้เปิดตัว “ซีรีส์ TRSxxx65H” [1] ซึ่งเป็นรุ่นที่ 3 และเป็นรุ่นล่าสุดของบริษัทของซิลิคอนคาร์ไบด์ (SiC) Schottky barrier diodes (SBD) สำหรับอุปกรณ์อุตสาหกรรม เริ่มจัดส่งผลิตภัณฑ์ 12 รายการแรกตั้งแต่วันนี้ ซึ่งทั้งหมดเป็น 650V โดยมี 7 รายการอยู่ในแพ็กเกจ TO-220-2L และ 5 รายการในแพ็กเกจ DFN8×8

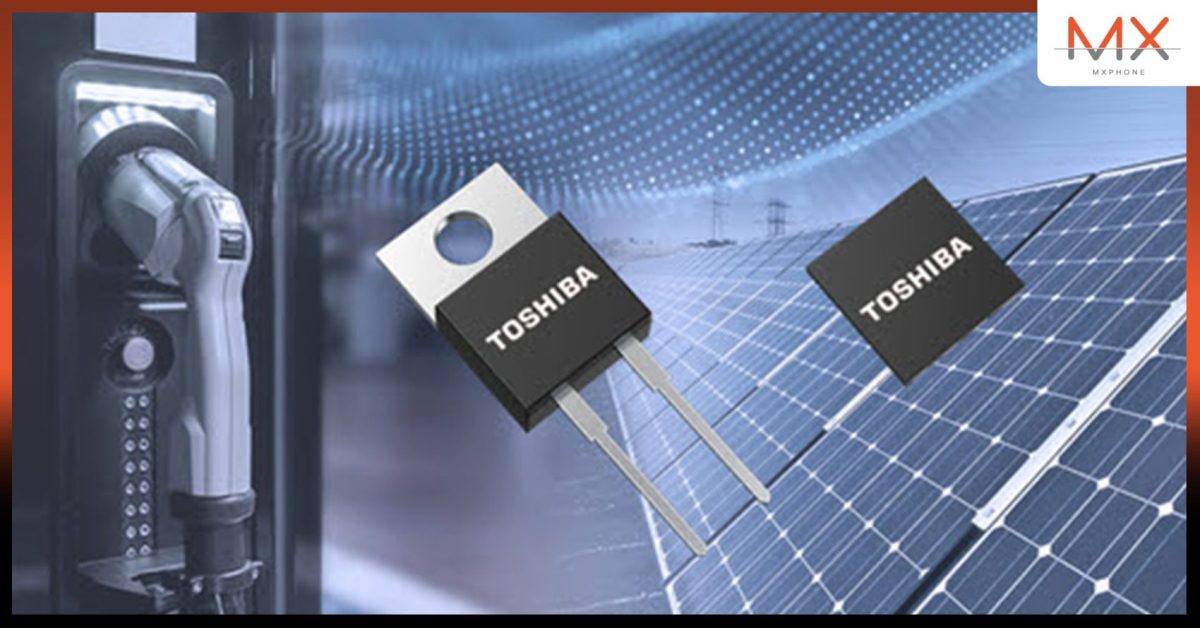

Toshiba: ซีรีส์ TRSxxx65H, 650V SiC Schottky barrier diodes รุ่นที่ 3 (กราฟิก: Business Wire)
ผลิตภัณฑ์ใหม่นี้ใช้โลหะชนิดใหม่ในชิป SiC SBD รุ่นที่ 3 ซึ่งปรับโครงสร้าง junction barrier Schottky (JBS)[2] ของผลิตภัณฑ์รุ่นที่ 2 ให้เหมาะสมที่สุด โดยมีแรงดันไปข้างหน้าต่ำระดับแนวหน้าของอุตสาหกรรม[3] ที่ 1.2V (Typ.) ต่ำกว่า 1.45V (Typ.) ของรุ่นก่อนหน้า 17% ทั้งยังปรับปรุงการแลกเปลี่ยนระหว่างแรงดันไปข้างหน้าและประจุไฟฟ้าทั้งหมด และระหว่างแรงดันไปข้างหน้าและกระแสย้อนกลับ ซึ่งช่วยลดการกระจายพลังงานและทำให้อุปกรณ์มีประสิทธิภาพสูง
หมายเหตุ:
[1] ณ เดือนกรกฎาคม 2023
[2] โครงสร้าง JBS ช่วยลดสนามไฟฟ้าที่อินเทอร์เฟซ Schottky และลดกระแสรั่วไหล
[3] ผลสำรวจของ Toshiba ในเดือนกรกฎาคม 2023
การใช้งาน
- แหล่งจ่ายไฟแบบสลับ
- สถานีชาร์จรถยนต์ไฟฟ้า
- อินเวอร์เตอร์พลังงานแสงอาทิตย์
คุณสมบัติ
- แรงดันไปข้างหน้าต่ำระดับอุตสาหกรรม[3] : VF＝1.2V (Typ.) (IF=IF(DC))
- กระแสย้อนกลับต่ำ:
TRS6E65H IR＝1.1μA (Typ.) (VR=650V) - ประจุตัวเก็บประจุรวมต่ำ
TRS6E65H QC＝17nC (Typ.) (VR=400V, f=1MHz)
ข้อกำหนดหลัก
| (เว้นแต่จะระบุไว้เป็นอย่างอื่น, Ta=25°C) | |||||||||||
| หมายเลขชิ้นส่วน | บรรจุภัณฑ์ | พิกัดสูงสุด | คุณลักษณะทางไฟฟ้า | ตัวอย่างการตรวจสอบและความพร้อมใช้งาน | |||||||
| แรงดันย้อนกลับสูงสุดแบบซ้ำVRRM(V) | กระแสตรงไปข้างหน้าIF(DC)(A) | กระแสไฟพุ่งสูงแบบไม่ซ้ำIFSM(A) | กระแสแบบซ้ำ(การวัดแบบพัลส์)VF(V) | สูงสุดไปข้างหน้า(การวัดแบบพัลส์)IR(μA) | ความจุรวมCt(pF) | ความจุที่เก็บสะสมรวมQC(nC) | |||||
| สภาพอุณหภูมิTc(°C) | f=50Hz(คลื่นครึ่งไซน์t=10ms)Tc=25°C | สี่เหลี่ยมครึ่งไซน์t=10μs,Tc=25°C | IF=IF(DC) | VR=650V | VR=400V, f=1MHz | ||||||
| ประเภท | ประเภท | ประเภท | ประเภท | ||||||||
| TRS2E65H | TO-220-2L | 650 | 2 | 164 | 19 | 120 | 1.2 | 0.2 | 10 | 6.5 | ซื้อออนไลน์ |
| TRS3E65H | 3 | 161 | 28 | 170 | 0.4 | 14 | 9 | ซื้อออนไลน์ | |||
| TRS4E65H | 4 | 158 | 36 | 230 | 0.6 | 17 | 12 | ซื้อออนไลน์ | |||
| TRS6E65H | 6 | 153 | 41 | 310 | 1.1 | 24 | 17 | ซื้อออนไลน์ | |||
| TRS8E65H | 8 | 149 | 56 | 410 | 1.5 | 31 | 22 | ซื้อออนไลน์ | |||
| TRS10E65H | 10 | 148 | 62 | 510 | 2.0 | 38 | 27 | ซื้อออนไลน์ | |||
| TRS12E65H | 12 | 148 | 74 | 640 | 2.4 | 46 | 33 | ซื้อออนไลน์ | |||
| TRS4V65H | DFN8×8 | 4 | 155 | 28 | 230 | 0.6 | 17 | 12 | ซื้อออนไลน์ | ||
| TRS6V65H | 6 | 151 | 41 | 310 | 1.1 | 24 | 17 | ซื้อออนไลน์ | |||
| TRS8V65H | 8 | 148 | 45 | 410 | 1.5 | 31 | 22 | ซื้อออนไลน์ | |||
| TRS10V65H | 10 | 145 | 54 | 510 | 2.0 | 38 | 27 | ซื้อออนไลน์ | |||
| TRS12V65H | 12 | 142 | 60 | 640 | 2.4 | 46 | 33 | ซื้อออนไลน์ | |||
คลิกลิงก์ด้านล่างเพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ใหม่
TRS2E65H
TRS3E65H
TRS4E65H
TRS6E65H
TRS8E65H
TRS10E65H
TRS12E65H
TRS4V65H
TRS6V65H
TRS8V65H
TRS10V65H
TRS12V65H
คลิกลิงก์ด้านล่างเพื่อเรียนรู้เพิ่มเติมเกี่ยวกับ Schottky Barrier Diode ที่ใช้วัสดุ SiC ของ Toshiba
Schottky Barrier Diodes ที่ใช้วัสดุ SiC
